압축 공기 시스템에서 청정도는 압축 공기의 품질을 측정하는 핵심 지표로, 여과 시스템 선정 방향을 직접적으로 결정합니다. 국제 표준 ISO 8573.1은 고체 입자, 수분, 오일의 함량에 따라 청정도를 분류합니다. 고체 입자는 0~9단계, 수분은 1~9단계, 오일은 1~9단계로 구분하며, 청정도 값이 작을수록 오염 물질 함량이 낮아 청정도가 높습니다. 이 블로그 게시물에서 Wuxi Yuanmei는 판매용 압축 공기 필터 선택 방법, 압축 공기 청정도 등급, 그리고 압축 공기 필터 선택 원칙을 소개합니다.

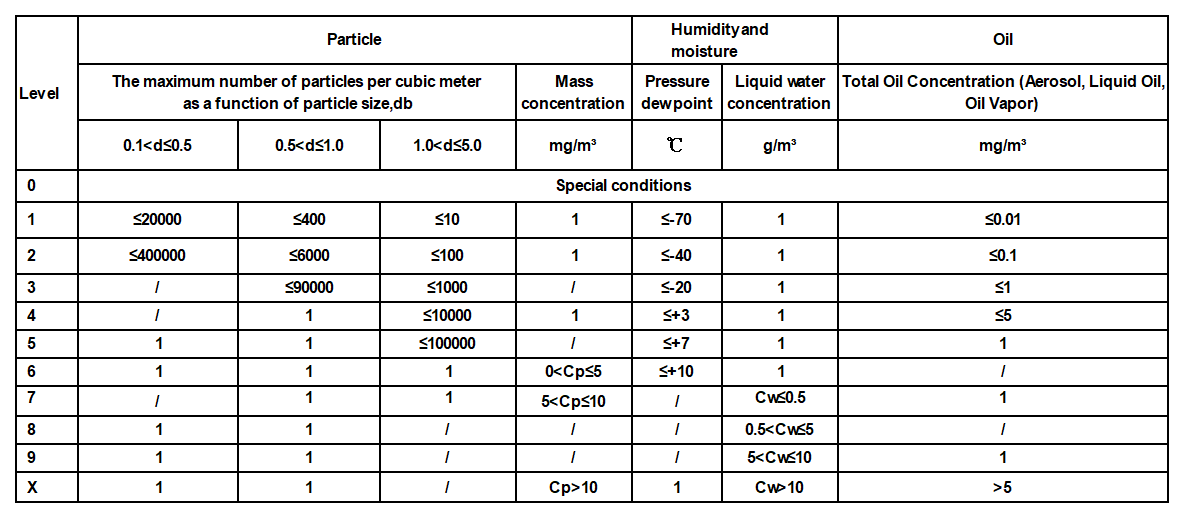

ISO 8573 표준은 여러 부분으로 구성되어 있으며, 그 중 ISO 8573-1은 압축 공기의 품질 등급을 지정하며, 다음과 같은 측면으로 분류됩니다.
1. 고체 미세먼지: 1~5등급: 미세먼지의 크기와 양을 기준으로 분류하며, 1등급이 가장 높고 5등급이 가장 낮습니다. 예: 1등급은 미세먼지 크기가 0.1μm 이하이고, 입자 수가 20,000개/m³ 이하이어야 합니다.
2. 물: 1~6등급: 이슬점 온도에 따라 분류되며, 1등급은 이슬점이 가장 낮고 6등급은 이슬점이 가장 높습니다. 예: 1등급은 이슬점 온도가 -70°C 이하, 6등급은 이슬점 온도가 +10°C 이하입니다. 3.
3. 유분: 1~4등급: 총 유분 함량(액상 유분, 유분 미스트, 유증기 포함)에 따라 분류되며, 1등급이 가장 낮고 4등급이 가장 높습니다. 예: 1등급은 총 유분 함량 ≤ 0.01 mg/m³, 4등급은 총 유분 함량 ≤ 5 mg/m³입니다.
압축 공기의 청정도는 산업 및 공정마다 크게 다르며, 이는 여과 프로그램 개발의 주요 기준입니다. 예를 들어, 반도체 칩 제조는 일반적으로 ISO 8573.1 클래스 1-1-1(고체 입자 클래스 1, 수분 클래스 1, 오일 클래스 1)을 충족해야 하는 반면, 일반 공압 공구는 클래스 5-6-5만 충족하면 됩니다. 목표 청정도를 명확히 한 후, 압축 공기 품질이 실제 적용 요건을 충족하도록 필터 유형, 정밀도 및 조합을 선택할 수 있습니다.
압축 공기의 불순물은 입자(예: 미립자 분진), 증기(예: 물 안개, 오일 미스트), 고형물(예: 오일 슬러지) 등 다양한 형태로 존재하며, 미생물, 악취 등도 존재할 수 있습니다. 불순물의 종류와 적용 시나리오(청정도에 따라)에 맞는 적절한 필터를 선택하지 않으면 필터가 제대로 작동하지 않을 뿐만 아니라 손실도 발생할 수 있습니다.
사용 요건 정의: 필터를 선택하기 전에 사용 환경과 공기질 요건을 확인해야 합니다. 식품 및 제약 산업은 미생물, 먼지, 기름의 엄격한 제거가 요구되며 매우 높은 청정도 요건을 충족해야 합니다. 일반 제조 산업은 상대적으로 낮은 요건을 충족해야 합니다. 필터 선택의 기준은 특정 용도에 따라 공기질 기준을 정하는 것입니다.
여과 정밀도를 고려할 때, 여과 정밀도는 필터에서 제거되는 불순물의 크기를 결정하며, 일반적인 등급은 5μm, 1μm, 0.01μm 등과 같이 거친 입자부터 미세 입자까지입니다. 정밀도가 높을수록 제거되는 입자의 크기가 작아집니다. 정밀도가 높을수록 작은 입자를 제거하는 능력은 향상되지만, 비용과 압력 손실이 커집니다. 여과 필터를 선택할 때는 높은 것이 좋은 것이 아니라 실제 필요에 따라 선택해야 합니다. 불순물에 민감하지 않은 장비의 경우, 낮은 정밀도를 선택하면 비용과 압력 손실을 줄일 수 있습니다.
필터 유형을 결정합니다. 고형 먼지, 수분, 유분, 냄새 등 네 가지 불순물에 대해 필터는 네 가지 주요 유형으로 나뉘며, 각 유형의 여과 정확도는 여러 단계(예: C/T/A/F/H)로 구분됩니다. 실제로는 불순물의 구성 및 함량에 따라 단일 유형 또는 여러 유형의 필터를 조합하여 목표 청정도에 맞게 사용합니다.
처리 용량에 중점을 두십시오. 필터 처리 용량은 압축 공기 유량과 일치해야 합니다. 너무 작으면 유량이 제한되어 효율에 영향을 미치고, 너무 크면 비용이 증가하고 여과 효과가 감소할 수 있습니다. 필터의 정격 유량을 적절히 선택하려면 실제 유량을 기준으로 선택해야 하며, 유량 변동에 대비하여 여유를 두어야 합니다.
필터는 다양한 여과 수준을 가지고 있으며, 장비 제조업체에서 제공하는 지침에 따라 올바르게 작동해야 필터가 효과적으로 작동합니다. 필터를 올바르게 선택하고 설치함으로써 압축 공기의 품질과 건조도를 보장하고, 장비 수명을 연장하며, 공정 효율성을 향상시킬 수 있습니다.
